Tự động nhận diện bề mặt gia công với SOLIDCAM AFRM

24/07/2023 - Ứng dụng của sản phẩm
Tự động nhận diện bề mặt gia công với SOLIDCAM AFRM
SOLIDCAM AFRM tự động nhận dạng tất cả các cạnh sắc có thể áp dụng chamfer. Người dung chỉ việc đặt độ sâu của đường chamfer (vát mép), đường kính cắt của dụng cụ và lượng dư offset an toàn. Khả năng nhận dạng chamfer của Solidcam tự động tránh va chạm với các thành thẳng đứng, đồng thời bảo vệ chi tiết tránh va chạm với dao cụ.

SOLIDCAM AFRM (Automatic Feature Recognition & Machining) tính năng tự động nhận diện bề mặt và gia công thiết lập các tiêu chuẩn mới để tự động hóa lập trình CAM.

Các tính năng nổi bật trong SOLIDCAM AFRM

Pocket Recognition

SolidCAM tự động nhận diện tất cả các biên dạng pocket 2D. Thay vì gia công từng pocket riêng lẻ trong một nguyên công hoạt động riêng biệt, tất cả các biên dạng pocket,bất kể là biên dạng pocket hở hay pocket đóng,… đều được xác định với độ sâu Z- level tương ứng với từng biên dạng pocket. Tự động tính toán đường chạy dao tránh va chạm giữa dao và đồ gá,…

  • Tất cả các chiến lược gia công và tùy chọn của tính năng pocket đều có sẵn, kết hợp với các mức chiều sâu Z-level khác nhau tự động nhận diện từ các biên dạng pocket của mô hình. Người dùng có thể kiểm soát việc lựa chọn dao cụ, công nghệ cắt, chiến lược gia công.

  • Tự động nhận diện và gia công dạng cung tròn filet ở đáy biên dạng pocket (Pocket floor).

  • Tự động nhận diện lượng dư vật liệu còn sót lại trên mỗi biên dạng pocket.

  • Là mô đun hoàn hảo, tối ưu cho việc gia công nhiều biên dạng pocket cùng lúc.



Tính năng nổi bật trong SOLIDCAM AFRM

Chamfering And Deburring

SOLIDCAM AFRM tự động nhận dạng tất cả các cạnh sắc có thể áp dụng chamfer. Người dung chỉ việc đặt độ sâu của đường chamfer (vát mép), đường kính cắt của dụng cụ và lượng dư offset an toàn. Khả năng nhận dạng chamfer của Solidcam tự động tránh va chạm với các thành thẳng đứng, đồng thời bảo vệ chi tiết tránh va chạm với dao cụ.

Chamfering And Deburring

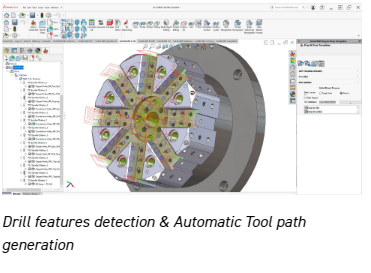

Advanced Drill Recognition

     SolidCAM tự động xác định tất cả các lỗ khoan trên mô hình solid và tạo ra các nguyên công CNC cần thiết

  • Để chọn các lỗ khoan được gia công, có sẵn các mô đun công cụ lọc mạnh mẽ như: lọc theo đường kính lỗ, lọc theo Z-level, lọc theo độ sâu lỗ khoan,…

  • Mũi khoan điểm (Spot Drill) có thể được tạo trên tất cả các vị trí lỗ khoan, trong đó độ sâu của lỗ khoan liên quan đến đường kính của dụng cụ khoan đang được sử dụng.

Advanced Drill Recognition

Xem thêm các tính năng khác của SOLIDCAM AFRM
