Thêm cạnh chamfer và góc fillet khi lập trình tiện SolidCAM
Breaking edges là một chiến lược cho phép bạn sửa đổi hình dạng bằng cách áp dụng các cạnh chamfer/fillet cho các góc bên ngoài / bên trong của nó. SolidCAM xác định các góc trong phạm vi giá trị góc được chỉ định và áp dụng cạnh chamfer hoặc fillet cho các góc này mà không cần thay đổi mô hình 3D

Breaking edges là một chiến lược cho phép bạn sửa đổi hình dạng bằng cách áp dụng các cạnh chamfer/fillet cho các góc bên ngoài / bên trong của nó. SolidCAM xác định các góc trong phạm vi giá trị góc được chỉ định và áp dụng thêm cạnh chamfer và góc fillet cho các góc này mà không cần thay đổi mô hình 3D

Thêm cạnh chamfer và góc fillet

  Tab Break edge cho phép bạn xác định các tham số của chức năng này cho hoạt động hiện tại.



Hình trên là một ví dụ. Góc giới hạn là 160 độ, với những góc trong sẽ thêm cạnh Fillet R1, với những góc ngoài sẽ thêm cạnh Chamfer 0.5x450.

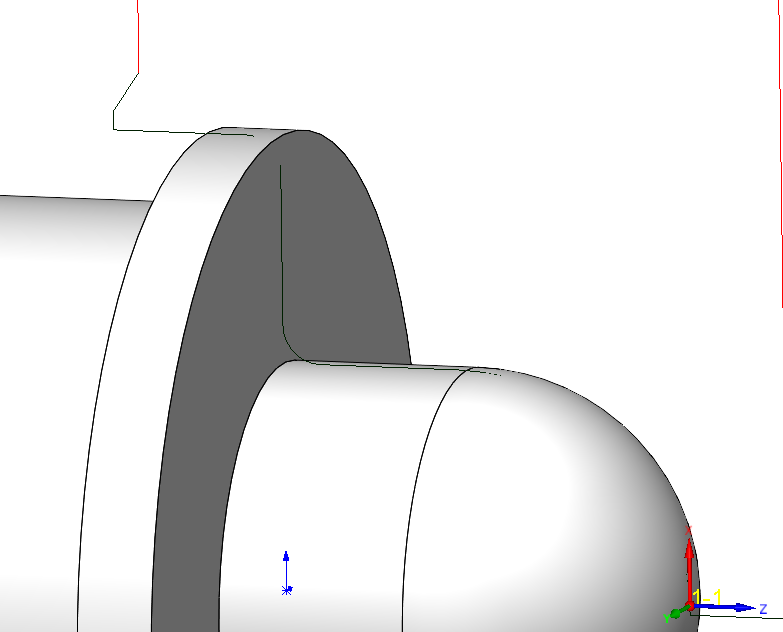

Và đây là kết quả


Với phương pháp thêm cạnh chamfer và góc fillet chúng ta không cần vẽ ra các cạnh chamfer và fillet nhưng vẫn có được các cạnh chamfer/fillet trên chi tiết sau khi gia công theo kích thước đã nhập.

Chức năng này cũng được áp dụng trong hoạt động cắt rãnh Grooving.

Đọc thêm:

Giới thiệu chi tiết về công nghệ iMachining SolidCAM

Lập trình CAD/CAM hiệu quả cho gia công phay 5 trục Copy

Với tính năng thêm cạnh chamfer và góc fillet SolidCAM giúp người lập trình cài đặt và thiết lập dễ dàng hơn và đảm bảo an toàn gia công
