Sự khác nhau giữa bầu cặp BT và HSK trong máy phay CNC

Bầu cặp BT và HSK là hai loại phổ biến trong gia công CNC, mỗi loại sở hữu những đặc điểm riêng về cấu tạo, độ chính xác và hiệu suất làm việc. Vậy nên sử dụng loại bầu cặp nào cho nhu cầu gia công của bạn? Hãy cùng tìm hiểu chi tiết về sự khác nhau giữa bầu cặp BT và HSK để đưa ra quyết định tối ưu.

Giới thiệu sơ lược về bầu cặp

Bầu kẹp BT thì có (BT30, BT40, BT50…), HSK thì có (HSK-A63-MTA1-100, HSK-A63-MTA2-120, HSK-A63-MTA3-140). Đây là hai trong số loại bầu cặp dụng cụ chính xác và phổ biến nhất hiện nay, trong gia công phay CNC, tiện CNC với hệ thống máy móc gia công với độ chính xác cao thì cần thiết phải chọn lựa những phụ kiện hay công cụ có độ chính xác gần như tuyệt đối để có thể tạo ra các sản phẩm có dung sai thấp nhất có thể.

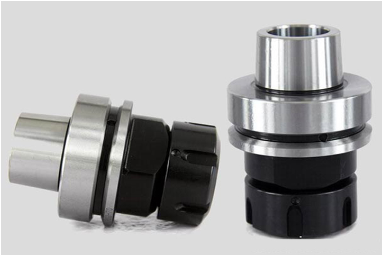

Bầu kẹp HSK

Bầu kẹp HSK được phát triển rộng rãi tại Đức và đây là một công cụ hỗ trợ đắc lực và hiệu quả nhất  vào hoạt động gia công tốc cao với chất lượng và độ chính xác tuyệt đối.
Bầu kẹp HSK thường được sử dụng trên máy phay CNC có thương hiệu sản xuất của Đức và Mỹ… Bầu kẹp HSK có độ côn 1:10.

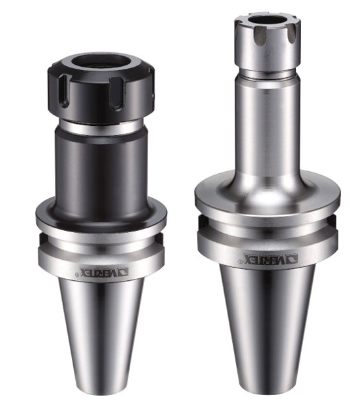

Bầu kẹp BT

Đây là loại bầu kẹp được sử dụng nhiều nhất tại các nhà máy gia công phay CNC tại Việt Nam. Loại bầu kẹp này được ưa chuộng nhiều vì chúng có tính cân bằng do cấu tạo đối xứng và ổn định trong trục chính khi quay ở tốc độ cao. Tiếp xúc với trục chính hầu hết là phần mặt côn của nó. Bầu cặp BT với độ côn là 7:24.

Điểm khác biệt giữa bầu cặp HSK và bầu cặp BT

• Tỷ lệ côn : Bộ bầu cặp công cụ HSK có độ côn 1:10 trong khi bộ cầu cặp BT sử dụng độ côn 7:24.
• Điểm tiếp xúc kép : Tính tiếp xúc kép của đầu HSK thì được tiếp xúc cả trục chính với phần côn và phần mặt bích của bầu cặp. Nhưng đối với đầu BT thì trục chính chỉ tiếp xúc trong với phần mặt côn của bầu.
• Vị trí vít rút : Các vị trí vít rút của HSK nằm ở bên trong thân, còn đối với bầu cặp Bt thì chúng được bọc xung quanh bề mặt bên ngoài của núm giữ như giữ dụng cụ trong trục chính.

Bầu cặp BT(Trái) và bầu cặp HSK(phải)

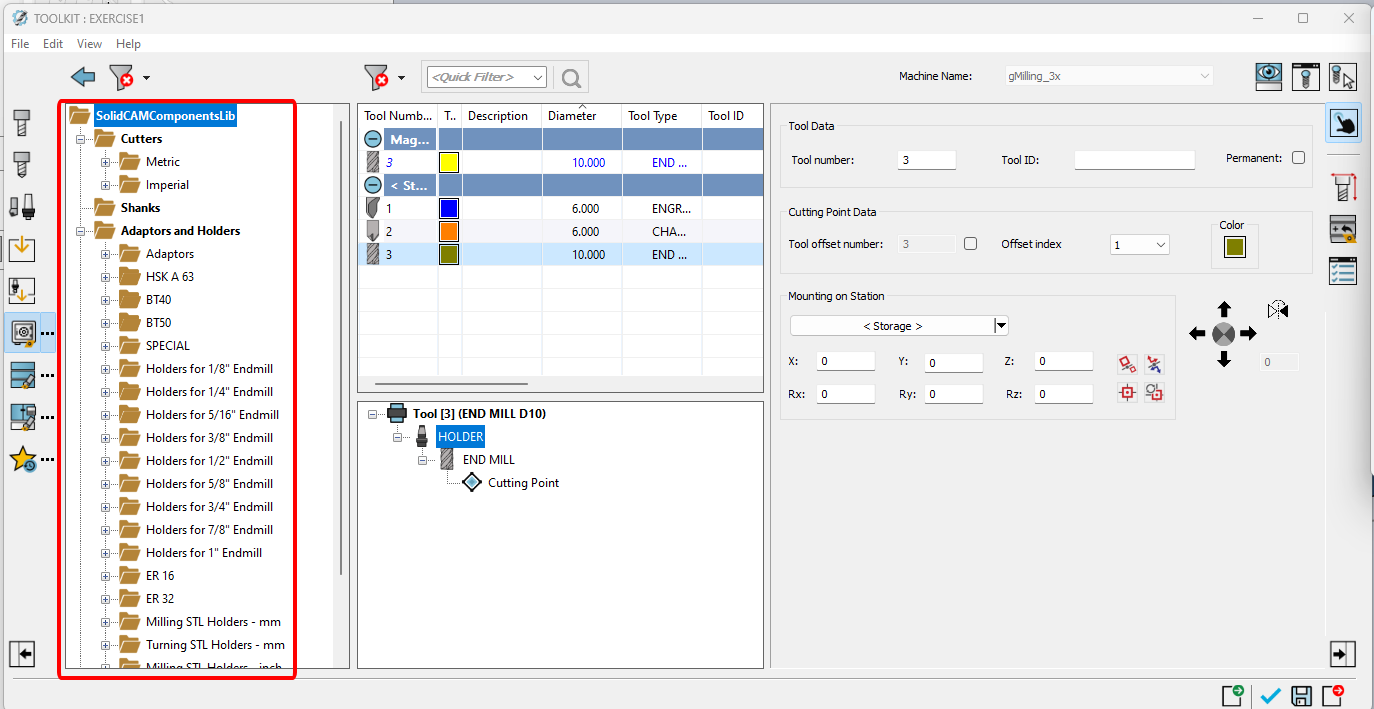

Đối với phần mềm lập trình gia công SolidCAM thì cả 2 loại Holder HSK và Holder BT này đều có sẵn ở trong thư viện. Khi làm chương trình gia công người sử dụng chỉ việc kéo thả từ thư viện và lắp ghép với nhau để tạo một chiếc Holder dễ dàng cho việc mô phỏng hình học gia công.

Trong thư viện của phần mềm SolidCAM thì đều có sẵn tất cả các loại bầu cặp cũng như là nhiều kiểu Holder dạng tiêu chuẩn khác nhau mà người dùng có thể lựa chọn bất cứ kiểu Holder phù hợp.

Ngoài ra phần mềm còn mô phỏng lắp ghép chọn lựa của người sử dụng để có một cái nhìn tổng thể và trực quan nhất trong mô phỏng chương trình gia công.

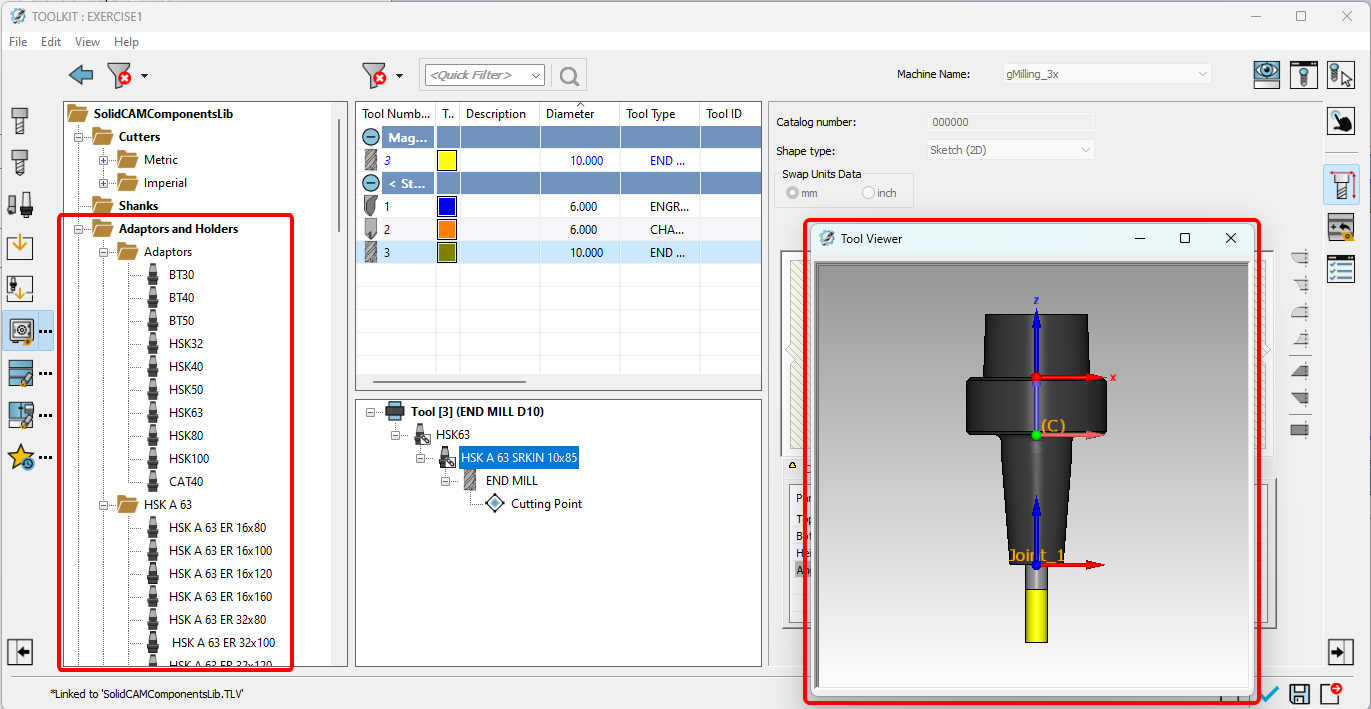

Chọn lựa bầu cặp và Mô phỏng HSK theo tiêu chuẩn sẵn trong thư viện

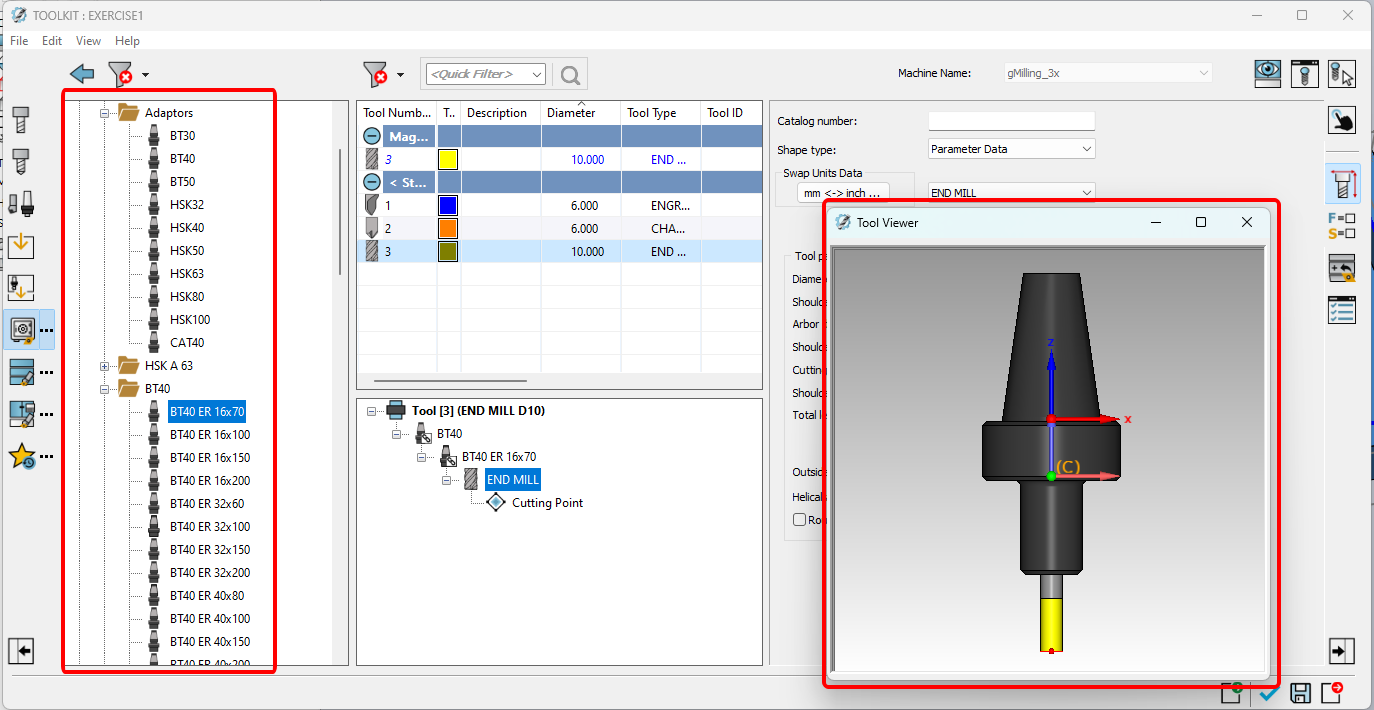

Chọn lựa bầu cặp và mô phỏng BT theo tiêu chuẩn sẵn trong thư viện

 Với 2 loại bầu kẹp Hoder này có sự khác biệt lớn nhất là khi gia công với tốc độ cao đó là:

• Bầu kẹp dao HSK cso sự chính xác giúp thay dao nhanh hơn, măc dù bầu cặp BT sở hữu nhiều lợi thế nhưng nó còn nhiều hạn chế khi trục chính quay với tốc độ lớn.
• Về bầu cặp BT mang lại cho người gia công cảm giác an toàn hơn,vì bầu BT nó có trọng lượng lớn hơn khi có cùng kích cỡ với bầu HSK. Tuy nhiện bầu cặp HSK có trọng lượng nhẹ hơn bầu BT nhưng nó có lợi ích lớn trong quá trình chuyển động ở tốc độ cao và trong gia công tốc độ cao thì bầu HSK lợi thế hơn nhiều.
• Trong bầu kẹp BT, lực hướng tâm , kéo dao sâu hơn. Điều này dẫn đến mất độ chính xác trên trục Z và mất sự cân bằng, do khối lượng khá nặng của bầu BT gây ra cộng thêm độ cứng xuyên tâm của phần côn.

Với 2 loại bầu cặp này đều có thiết kế độc đáo với ưu điểm và nhược điểm riêng. Nhưng hiện tại thì bầu cặp HSK vẫn là sự chọn tốt hơn cho các dòng máy cũng như là người sử dụng lập trình gia công ở tốc độ cao. Ví dụ như gia công tốc độ cao Imachining của phần mềm gia công SolidCAM hiện nay.

Hy vọng những thông tin trên đã giúp bạn hiểu rõ hơn về bầu cặp BT và bầu cặp HSK để lựa chọn sản phẩm phù hợp với nhu cầu gia công cụ thể của doanh nghiệp. Để khai thác tối đa hiệu quả của từng loại bầu cặp, giải pháp SolidCAM là công cụ hoàn hảo, giúp lập trình gia công chính xác, rút ngắn thời gian gia công. ViHoth Solutions – đại lý phân phối SolidCAM tại Việt Nam, luôn sẵn sàng tư vấn và cung cấp giải pháp phù hợp cho doanh nghiệp của bạn.
