Hiểu đúng về Tolerance trong SolidCAM cách thiết lập hiệu quả

Khi lập trình gia công CNC trên SolidCAM, rất nhiều người có thói quen đặt giá trị Tolerance trong SolidCAM càng nhỏ càng tốt với suy nghĩ rằng chương trình sẽ chính xác hơn và bề mặt gia công sẽ đẹp hơn. Tuy nhiên, thực tế không hoàn toàn như vậy.
Thiết lập Tolerance không hợp lý có thể khiến chương trình NC trở nên quá nặng, máy CNC xử lý chậm hơn, thời gian gia công tăng lên nhưng chất lượng bề mặt cải thiện không đáng kể. Vậy Tolerance là gì? Chordal Deviation là gì? Và nên thiết lập bao nhiêu để đạt hiệu quả tối ưu?

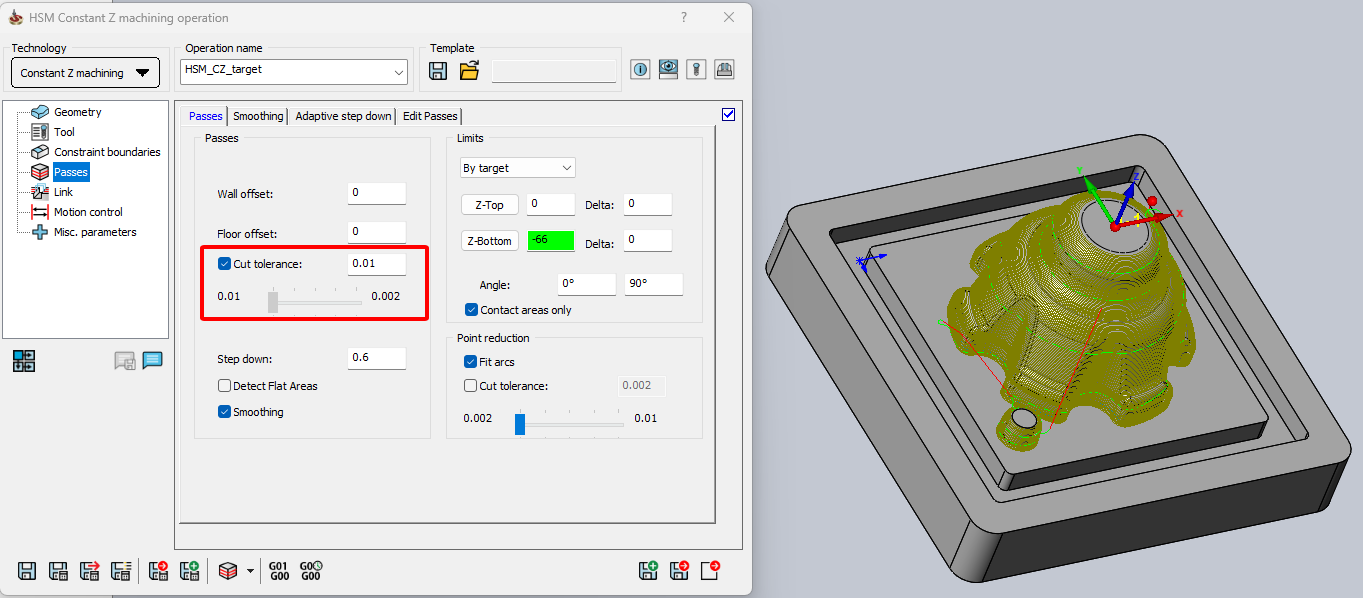

Tolerance trong SolidCAM là gì?

Trong SolidCAM, Tolerance là giá trị sai lệch cho phép giữa:

• Hình học CAD gốc.
• Đường chạy dao được SolidCAM tính toán.

Do máy CNC không thể chạy theo các bề mặt NURBS hoặc spline một cách trực tiếp, SolidCAM sẽ chuyển đổi chúng thành nhiều đoạn thẳng hoặc cung tròn để máy có thể hiểu và thực hiện.
Tolerance chính là giới hạn sai lệch tối đa giữa đường chạy dao được tạo ra và hình dạng thực của chi tiết.

Nếu bề mặt thực là một cung tròn hoàn hảo:

CAD Geometry
     )
   )
 )

Đường chạy dao được nội suy:
  /\
 /  \
/    \

Tolerance càng nhỏ thì đường chạy dao càng bám sát hình học gốc.

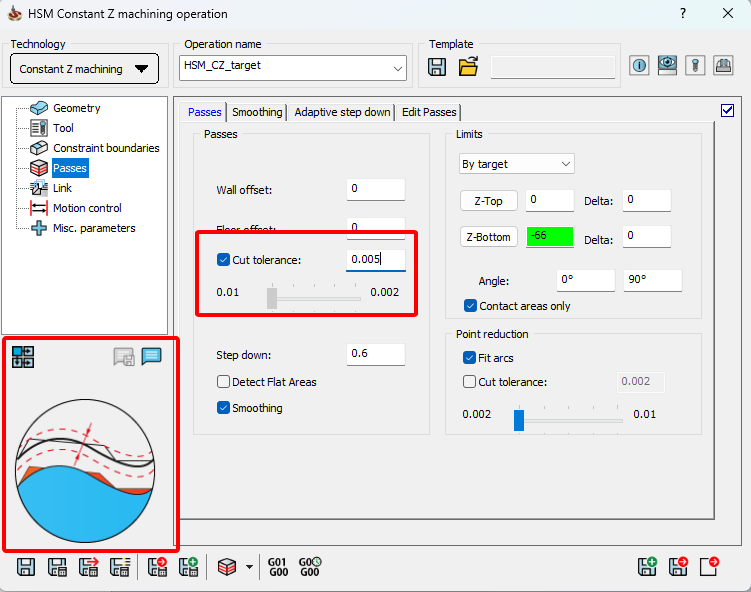

Cách thiết lập Tolerance trong SolidCAM

Điều gì xảy ra khi Tolerance quá nhỏ?

Nhiều lập trình viên đặt:

• 0.001 mm
• 0.0005 mm

cho mọi công việc gia công.

Điều này dẫn đến:

1. Số lượng điểm tăng mạnh

Ví dụ:

Tolerance Số lượng điểm

• 0.05 mm
• 10.000
• 0.01 mm
• 45.000
• 0.005 mm
• 80.000
• 0.001 mm
• >300.000

2. File NC lớn hơn

Ví dụ:

Tolerance

Dung lượng NC

• 0.05 mm   2 MB
• 0.01 mm   8 MB
• 0.005 mm  15 MB
• 0.001 mm  60 MB

3. Máy CNC chạy chậm hơn

Khi bộ điều khiển phải xử lý quá nhiều block:

• G01 X...
• G01 X...
• G01 X...
• G01 X...

Máy không thể duy trì Feedrate lập trình.

Kết quả:

• Giảm tốc liên tục.
• Chuyển động giật hơn.
• Thời gian gia công tăng.

4. Không cải thiện đáng kể chất lượng bề mặt

Từ một mức nhất định trở đi:

0.01 mm → 0.005 mm

hoặc

0.005 mm → 0.001 mm

sự khác biệt trên bề mặt thường rất khó nhận biết bằng mắt thường.

Điều gì xảy ra khi Tolerance quá lớn?

Ví dụ:

0.1 mm

0.2 mm

Khi đó:

• Đường chạy dao thô hơn.
• Bề mặt xuất hiện các vết faceted.
• Sai số hình dạng tăng.
• Các bề mặt cong bị "gãy khúc".

Đặc biệt với:

• Điện cực EDM.
• Khuôn ép nhựa.
• Chi tiết quang học.
• Chi tiết yêu cầu độ bóng cao.

Tolerance lớn có thể làm giảm chất lượng sản phẩm đáng kể.

Giá trị Tolerance bao nhiêu là hợp lý?

Gia công thô (Roughing)

Khuyến nghị:

0.03 – 0.05 mm

Mục tiêu:

• Tính toán nhanh.
• Chương trình nhỏ.
• Không cần độ chính xác bề mặt cao.

Gia công bán tinh (Semi-Finish)

Khuyến nghị:

0.01 – 0.02 mm

Đảm bảo:

• Hình dạng tương đối chính xác.
• Thời gian tính toán hợp lý.

Gia công tinh (Finish)

Khuyến nghị:

0.005 – 0.01 mm

Phù hợp với:

• Khuôn mẫu.
• Chi tiết 3D.
• Bề mặt yêu cầu độ mịn cao.

Gia công siêu tinh

Khuyến nghị:

0.001 – 0.003 mm

Chỉ nên sử dụng khi:

• Máy CNC chất lượng cao.
• Bộ điều khiển có Look Ahead mạnh.
• Chi tiết thực sự yêu cầu độ chính xác rất cao.

Tolerance có liên quan đến độ chính xác gia công không?

Câu trả lời là:

Có, nhưng không phải yếu tố duy nhất.

Độ chính xác cuối cùng của Tolerance trong SolidCAM còn phụ thuộc vào:

• Độ chính xác máy CNC.
• Độ đảo dao.
• Độ cứng vững đồ gá.
• Chiến lược gia công.
• Chế độ cắt.
• Sai số nhiệt.

Ví dụ:

Nếu máy có độ lặp lại:

±0.01 mm

thì việc lập trình với:

Tolerance = 0.001 mm

không mang lại nhiều lợi ích thực tế.

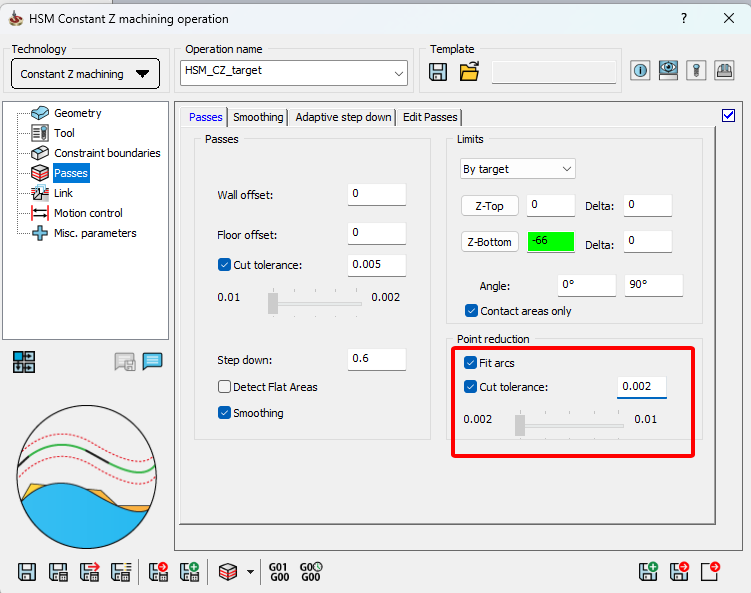

Vai trò của Arc Fitting

Một giải pháp hiệu quả là sử dụng:

Arc Fitting

để chuyển các đoạn thẳng liên tiếp thành:

• G02
• G03

thay vì:

• G01
• G01
• G01
• G01
• ...

Lợi ích:

1. Chương trình NC nhỏ hơn.
2. Máy chạy mượt hơn.
3. Duy trì Feedrate tốt hơn.
4. Giảm tải cho bộ điều khiển.

Đây là một trong những tính năng rất quan trọng khi gia công tốc độ cao.

Kinh nghiệm thực tế Tolerance trong SolidCAM

Trong đa số công việc gia công cơ khí và khuôn mẫu, các giá trị sau thường mang lại hiệu quả tốt:

Loại gia công                       Tolerance

Roughing                             0.05 mm

Semi-Finish                         0.02 mm

Finish                                  0.01 mm

High Precision Finish         0.005 mm

Việc giảm xuống 0.001 mm chỉ nên thực hiện khi thực sự cần thiết và máy CNC đủ khả năng khai thác lợi ích của mức dung sai này.

Tolerance trong SolidCAM và Chordal Deviation là những thông số quan trọng ảnh hưởng trực tiếp đến chất lượng đường chạy dao, kích thước chương trình NC và hiệu suất gia công. Thiết lập Tolerance quá nhỏ không đồng nghĩa với việc gia công chính xác hơn, mà đôi khi còn khiến máy chạy chậm và giảm hiệu quả sản xuất.

Nguyên tắc quan trọng nhất là chọn Tolerance trong SolidCAM phù hợp với yêu cầu thực tế của chi tiết, thay vì luôn đặt giá trị nhỏ nhất có thể. Một thiết lập hợp lý sẽ giúp cân bằng giữa độ chính xác, chất lượng bề mặt và năng suất gia công.
