Phân biệt Profile trong SolidCAM: Open – Closed – Partial

Trong lập trình CNC với SolidCAM, việc xác định đúng loại biên dạng (profile) là yếu tố cốt lõi để tạo nên đường chạy dao an toàn, chính xác và hợp lý. Bài viết này sẽ giúp bạn phân biệt các loại Profile trong SolidCAM nhằm nâng cao hiệu quả lập trình và tránh sai sót khi gia công.

Tại sao cần hiểu đúng loại biên dạng khi lập trình?

Khi lập trình gia công với SolidCAM, bạn cần hiểu rõ các loại biên dạng (profile). Nếu lựa chọn sai hoặc không hiểu rõ bản chất biên dạng, người lập trình dễ gặp các lỗi như:

• Dao cắt không đúng vùng cần gia công
• Đường chạy dao hở, hoặc va chạm với thành phôi
• Gia công thiếu hoặc dư vật liệu

Phân biệt các loại biên dạng (Profile trong SolidCAM)

SolidCAM phân loại hình học biên dạng thành 3 loại chính:

• Closed Profile (Biên dạng kín)
• Open Profile (Biên dạng hở)
• Partial Profile (Biên dạng một phần)

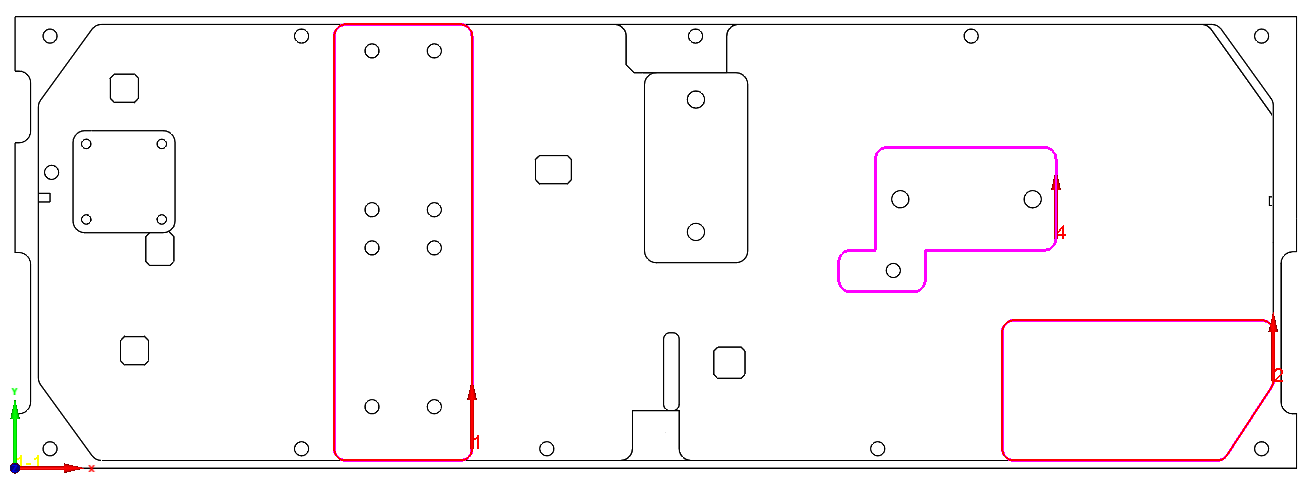

Closed Profile – Biên dạng khép kín hoàn toàn

• Là loại biên dạng hoàn toàn khép kín, không có điểm hở nào.

• Ví dụ: hình tròn, hình chữ nhật, hoặc bất kỳ pocket nào khép kín.

Ứng dụng:

• Dùng trong gia công hốc (pocket), contour bên trong chi tiết.
• Áp dụng cho các nguyên công như Pocket Milling, iMachining 2D, Profile.

Ưu điểm:

• SolidCAM tự động nhận biết được vùng gia công và vùng không gia công.
• Dễ kiểm soát chiều chạy dao và độ an toàn cao.

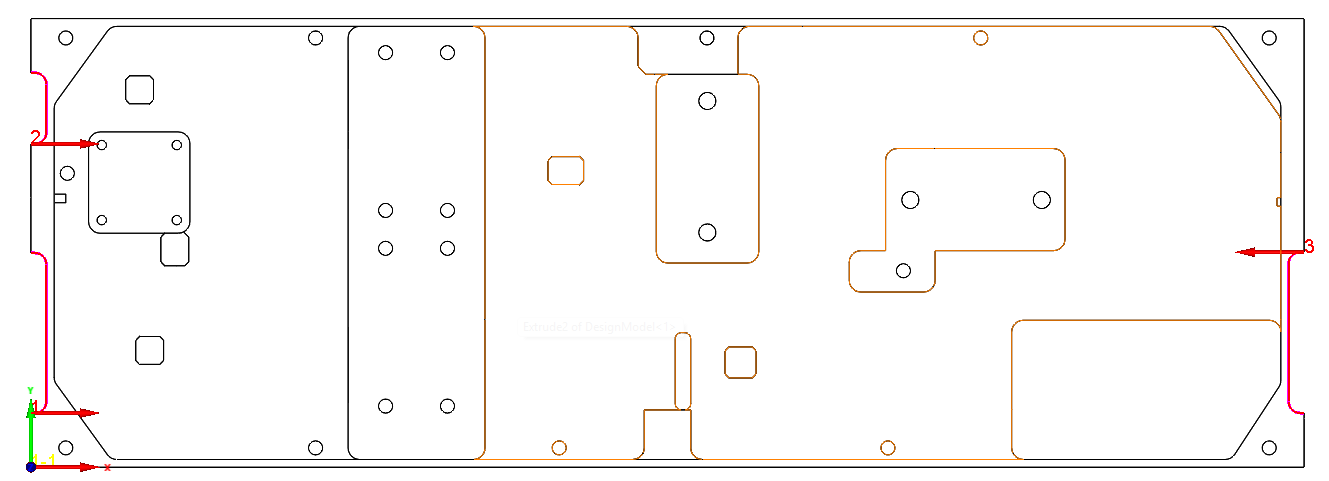

Open Profile – Biên dạng hở hai đầu

• Là đường thẳng hoặc chuỗi đường liên tục nhưng không khép kín.

• Ví dụ: rãnh thẳng, đường viền ngoài không khép kín của một chi tiết.

Ứng dụng:

• Gia công các biên dạng dài, mở như rãnh, cạnh ngoài chi tiết.
• Dùng cho Profile Milling hoặc Slot Milling.

Lưu ý:

• Người dùng phải chỉ định rõ mặt cắt (Inside/Outside) và chiều dao.
• Nên cài đặt hợp lý điểm vào dao để tránh va đập mép phôi.

Partial Profile – Biên dạng chưa hoàn chỉnh (một phần)

• Là biên dạng chỉ có một phần, không đủ để SolidCAM xác định vùng pocket.
• Thường là đoạn cong, cung tròn, cạnh xiên..

Ứng dụng:

• Gia công các mép cạnh, mặt nghiêng (side wall), hoặc các biên dạng khó.
• Dùng chủ yếu trong các nguyên công như HSS (High Speed Surface), hoặc Contour 3D.

Chú ý :

• Yêu cầu kiểm tra kỹ mô phỏng để tránh dao chạy sai hoặc bỏ sót vùng cắt.

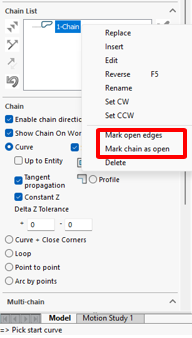

• Cách để chọn lựa và thiết lập một cạnh hở trong một vùng pocket như hình ảnh phía trên thì chúng ta sẽ sử dụng công cụ Mark open edges hoặc Mark chain as open.

So sánh tổng quát 3 loại biên dạng

Liên hệ thực tế khi lập trình

Trong thực tế sản xuất, một chi tiết thường sẽ có kết hợp cả 3 loại biên dạng. Ví dụ:

• Một mặt đáy có pocket khép kín (closed)
• Một rãnh dẫn khí chạy dọc theo thân chi tiết (open)
• Một phần xiên cần phay chamfer theo mặt cong (partial)

Do đó, việc nắm rõ từng loại và hiểu cách SolidCAM xử lý từng loại biên dạng sẽ giúp lập trình viên:

• Rút ngắn thời gian kiểm tra mô phỏng
• Tạo chương trình gia công an toàn, hiệu quả
• Dễ dàng sửa lỗi và tối ưu đường chạy dao

Mẹo khi thao tác với biên dạng trong SolidCAM

• Quan sát mũi tên direction khi chọn geometry để biết chiều cắt
• Sử dụng Chain Preview để kiểm tra liên kết hình học
• Trong SolidWorks, chỉnh sửa sketch trước khi đưa sang SolidCAM để đảm bảo biên dạng đúng loại
• Với Partial Profile, nên tạo đường phụ hoặc mặt giả lập để hướng dao an toàn

Vậy hiểu và phân biệt được Profile trong SolidCAM Closed – Open – Partial Profile là kiến thức cơ bản nhưng cực kỳ quan trọng trong lập trình. Việc xác định đúng loại biên dạng giúp người dùng tránh được lỗi sai sót trong đường chạy dao, tiết kiệm thời gian, và nâng cao chất lượng chương trình CNC.
