Hướng dẫn lập trình CAM khi gia công nhiều trục

Khi bắt đầu tiếp cận gia công nhiều trục (4 trục, 5 trục), rất nhiều kỹ thuật viên gặp chung một cảm giác: phần mềm thì nhiều chức năng, nhưng chương trình chạy ngoài máy lại không như mong muốn. Nguyên nhân không nằm ở SolidCAM hay bất kỳ phần mềm CAM nào khác, mà nằm ở tư duy lập trình.

Hướng dẫn gia công nhiều trục 4 trục 5 trục

Gia công nhiều trục không phải là biết thêm vài nút bấm, mà là thay đổi cách suy nghĩ khi lập trình CAM.

1. Gia công nhiều trục là bài toán của máy, không phải của phần mềm

Sai lầm phổ biến:

• Chỉ nhìn màn hình SolidCAM
• Thấy mô phỏng chạy đẹp là yên tâm

Trong khi đó, máy CNC ngoài xưởng:

• Có giới hạn hành trình
• Có va chạm tiềm ẩn
• Có độ cứng vững thực tế

Phần mềm chỉ mô phỏng lý tưởng, máy mới là thực tế. Người lập trình nhiều trục phải suy nghĩ theo chuyển động của máy, không chỉ theo đường chạy dao.

2. Phải hiểu trục quay trước khi hiểu chiến lược gia công

Ở gia công nhiều trục:

• Trục quay không chỉ là “xoay chi tiết”
• Nó ảnh hưởng trực tiếp đến:
  • Hướng dao
  • Góc cắt
  • Độ ổn định khi gia công

Sai lầm thường gặp:

• Chọn trục quay theo cảm tính
• Không kiểm soát hướng dương – âm

 Trước khi tạo bất kỳ nguyên công nào, người lập trình cần trả lời:

“Dao sẽ tiếp cận chi tiết như thế nào khi trục quay chuyển động?”

3. Tư duy không gian quan trọng hơn thao tác chuột

Gia công 3 trục:

• Chủ yếu suy nghĩ trên mặt phẳng

Gia công 4–5 trục:

• Phải hình dung trong không gian 3 chiều + góc quay

Sai lầm:

• Chỉ nhìn một hướng
• Không tưởng tượng được trạng thái dao khi xoay

Kỹ thuật viên làm tốt gia công nhiều trục thường có khả năng hình dung không gian rất tốt, chứ không phải người bấm nhanh nhất.

4. Luôn lập trình cho “kịch bản xấu nhất”

Một chương trình nhiều trục tốt không phải là:

• Chạy đẹp trong điều kiện lý tưởng

Mà là:

• Không va chạm khi:
  • Dao mòn
  • Đồ gá thay đổi nhẹ
  • Máy chạy nhanh hơn dự kiến

Tư duy đúng:

• Luôn chừa khoảng an toàn
• Luôn kiểm tra chuyển động nhanh (Rapid)
• Luôn giả định có sai lệch

Đây là điểm khác biệt lớn giữa người mới và người có kinh nghiệm.

5. Không lạm dụng chiến lược đồng thời khi chưa cần thiết

Gia công đồng thời (4 trục hoặc 5 trục):

• Rất mạnh
• Nhưng rất dễ mất kiểm soát

Sai lầm:

• Dùng đồng thời chỉ vì “máy có khả năng”

Tư duy đúng:

• Ưu tiên:
  • Index
  • 3+2
• Chỉ dùng đồng thời khi:
  • Thực sự cần thiết
  • Đã kiểm soát tốt Post và mô phỏng

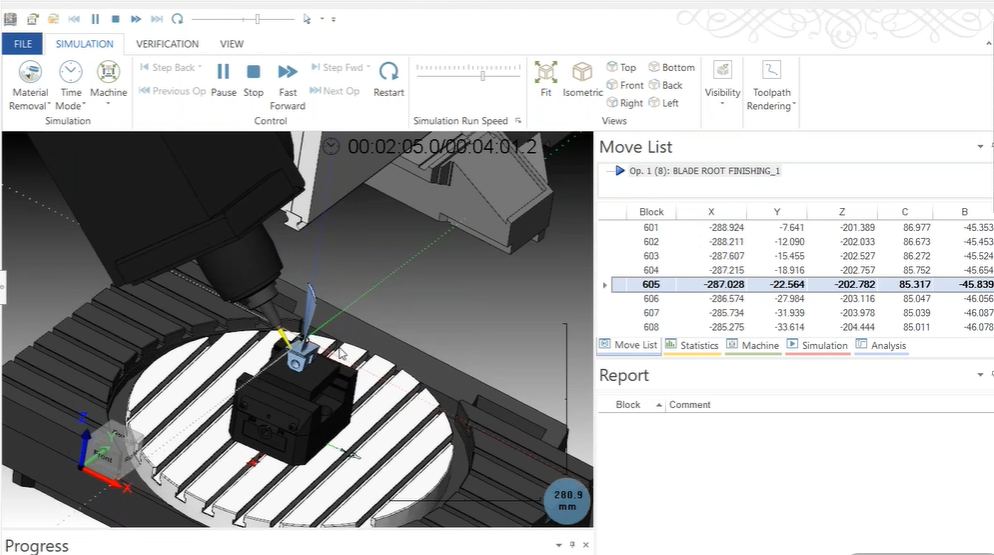

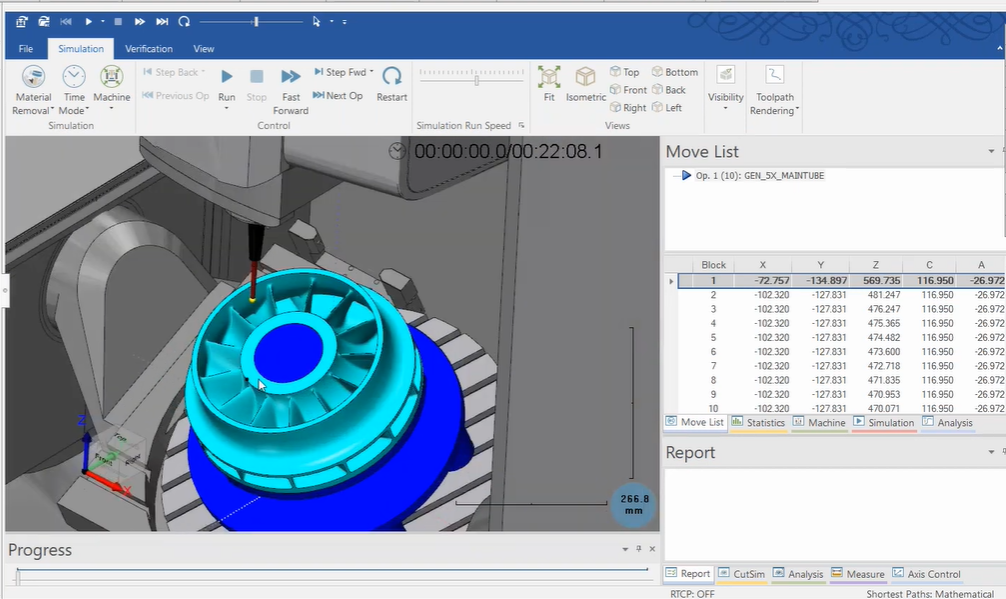

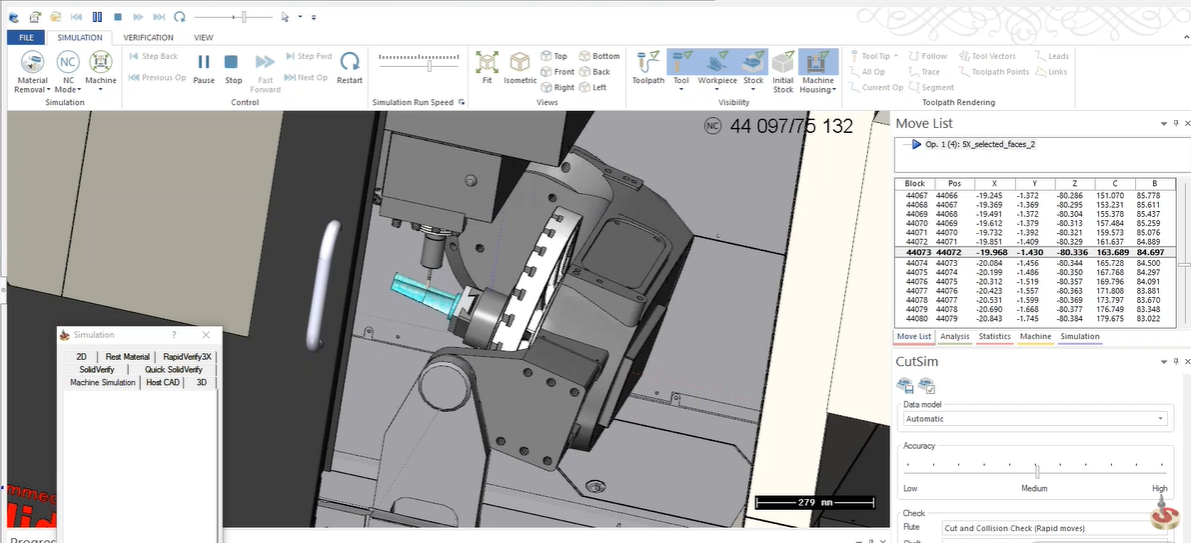

6. Mô phỏng không phải để xem cho đẹp

Với gia công nhiều trục:

• Mô phỏng là bước bắt buộc

Tư duy sai:

• Chỉ xem dao có cắt đủ hay không

Tư duy đúng:

• Xem:
  • Dao
  • Holder
  • Bàn máy
  • Đồ gá
• Đặc biệt chú ý:
  • Lúc xoay trục
  • Lúc di chuyển nhanh

Mô phỏng là lúc phát hiện lỗi rẻ nhất, an toàn nhất.

7. Post Processor là một phần của tư duy lập trình

Người lập trình nhiều trục không thể:

• Phó mặc Post Processor

Cần hiểu:

• G-code sẽ ra như thế nào
• Trục quay được xuất ra ở đâu
• Thứ tự lệnh có hợp lý không

Không cần tự viết Post, nhưng phải đọc và hiểu được Post.

8. Tư duy chuẩn hóa quan trọng hơn kỹ thuật cá nhân

Gia công nhiều trục thường:

• Liên quan nhiều người
• Quy trình phức tạp

Nếu:

• Mỗi người làm một kiểu
• Rủi ro tăng rất nhanh

Tư duy đúng:

• Chuẩn hóa:
  • Cách đặt gốc
  • Cách đặt tên nguyên công
  • Tool Sheet
  • Trình tự chạy máy

Gia công nhiều trục không dành cho người chỉ biết bấm phần mềm.

Người lập trình CAM giỏi là người:

• Hiểu máy
• Hiểu dao
• Hiểu chuyển động
• Và luôn nghĩ trước một bước

Khi tư duy đúng, các phần mềm như SolidCAM chỉ đóng vai trò công cụ hỗ trợ mạnh mẽ. Nhưng nếu tư duy lập trình sai, ngay cả phần mềm CAM hiện đại nhất cũng khó giúp chương trình gia công đạt hiệu quả như mong muốn.
