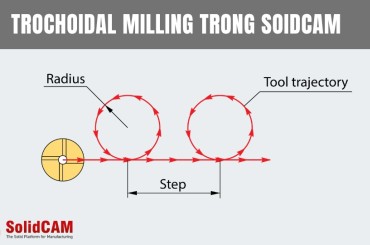

Gia công phá thô tốc độ cao bằng tính năng Trochoidal Milling trong SolidCAM

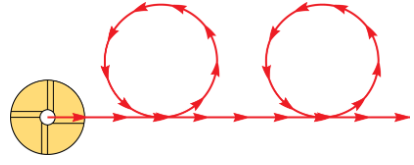

Trochoidal Milling là phương pháp gia công phá thô hiện đại trong SolidCAM, cho phép thay thế các đường chạy dao tuyến tính bằng các chuyển động tròn có bán kính không đổi. Phương pháp này giúp tối ưu cho việc gia công các vật liệu cứng, cải thiện tốc độ, hiệu suất và tuổi thọ dao cụ.

Lợi ích của tính năng gia công phá thô mang lại

• Loại bỏ kim loại nhanh hơn: Việc biến đường cong tròn liên tục thành hướng thay đổi duy nhất, cho phép duy trì tốc độ gia công cao một cách ổn định, giữ cho lưỡi cắt chuyển động liên tục và giữ lực cắt ở mức thấp nhất.
• Tuổi thọ dụng cụ cao hơn và cắt gọt một cách triệt để công năng theo số liệu mà nhà sản xuất đưa ra.
• Lưỡi cắt chỉ tiếp xúc với vật liệu thông qua khoảng 5% vòng quay của dao cụ so với 50% đối với phương pháp cắt thông thường hơn. Việc tản nhiệt và làm mát dụng cụ được cải thiện hơn rất nhiều.

Thiết lập thông số của tính năng Trochoidal Milling

Phương pháp gia công Trochoidal cho phép bạn xác định các thông số của phay trochoidal.

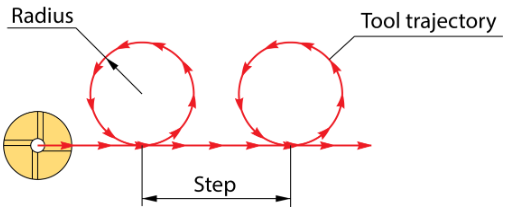

1. Radius:

Tùy chọn này xác định và khai báo bán kính của vòng tròn chuyển động của dụng cụ cắt khi tiếp xúc với vật liệu cần loại bỏ.

2. Step:

Tùy chọn này xác định khoảng cách giữa tâm của hai vòng tròn liền kề mô tả chuyển động của dụng cụ cắt gọt khi di chuyển với bước tiến của người dùng thiết lập.

3. Engagement angle:

Tùy chọn này xác định góc được đo giữa hai vectơ mô tả diện tích tiếp xúc của dụng cụ với vật liệu gia công.

Trong quá trình tính toán, SolidCAM kiểm tra góc tiếp xúc tại mỗi vị trí công cụ được xác định bởi tham số Step. Nếu góc tiếp xúc lớn hơn giá trị Góc tiếp xúc được chỉ định, SolidCAM tại vị trí này thực hiện chuyển động tròn của công cụ với bán kính được xác định bởi tham số Radius.

Nếu góc tiếp xúc nhỏ hơn giá trị Góc tiếp xúc được chỉ định, SolidCAM không tạo chuyển động tròn tại vị trí này; công cụ di chuyển đến vị trí tiếp theo.

Ứng dụng của tính năng Trochoidal Milling trong SolidCAM

Gia công phá thông bằng tính năng Trochoidal Milling trong SolidCAM phù hợp để:

Gia công các hốc, rãnh sâu, khu vực hẹp;

Áp dụng cho tất cả các loại vật liệu cứng như thép tôi, titanium, inox,...;

Khi yêu cầu gia công hiệu quả, ít hao dao và bề mặt sản phẩm chất lượng cao.

Giải pháp SolidCAM hàng đầu từ ViHoth Solutions

Khi áp dụng phương pháp Trochoidal Milling trong quy trình sản xuất thì việc có một đối tác kỹ thuật đáng tin cậy là điều rất quan trọng. ViHoth Solutions, đại lý và hỗ trợ kỹ thuật chính thức của SolidCAM tại Việt Nam, cung cấp giải pháp SolidCAM độc quyền kèm theo dịch vụ đào tạo và hỗ trợ chuyên sâu.

Với đội ngũ kỹ sư giàu kinh nghiệm, ViHoth giúp doanh nghiệp khai thác hiệu quả tối đa các tính năng gia công hiện đại, từ đó tăng năng suất và chất lượng sản phẩm. Ngoài ra, ViHoth cũng thường xuyên tổ chức các hội thảo kỹ thuật, hướng dẫn online giúp doanh nghiệp luôn được cập nhật những công nghệ mới nhất trong lĩnh vực gia công cơ khí.

Trochoidal Milling trong SolidCAM là giải pháp gia công phá thô hiệu quả cho vật liệu cứng, giúp tăng tốc độ cắt, giảm lực cắt, kéo dài tuổi thọ dao và cải thiện chất lượng bề mặt. Bằng cách thiết lập đúng các thông số theo hướng dẫn trên bài viết bạn có thể tối ưu quy trình gia công và nâng cao hiệu quả sản xuất.
