Hiểu đúng Simulation trong SolidCAM để tránh sai hỏng khi ra xưởng

Trong quá trình làm CAM, chắc chắn nhiều anh em đã từng trải qua cảm giác sử dụng Simulation trong SolidCAM  này:

• Ngồi trước máy tính thì rất yên tâm: mô phỏng chạy mượt, không báo va chạm, đường dao nhìn “đã mắt”.
• Nhưng khi ra máy CNC, chỉ cần nhấn Cycle Start là nghe tiếng dao kêu khác thường, rung mạnh, thậm chí chưa kịp phản ứng thì dao đã gãy.

Điều này khiến nhiều người đặt câu hỏi:

• Simulation có đáng tin không? Hay SolidCAM mô phỏng không chính xác?
• Câu trả lời là: Simulation không sai, nhưng chúng ta t hường kỳ vọng vào nó nhiều hơn khả năng thực sự của nó.

1. Simulation trong SolidCAM thực sự mô phỏng những gì?

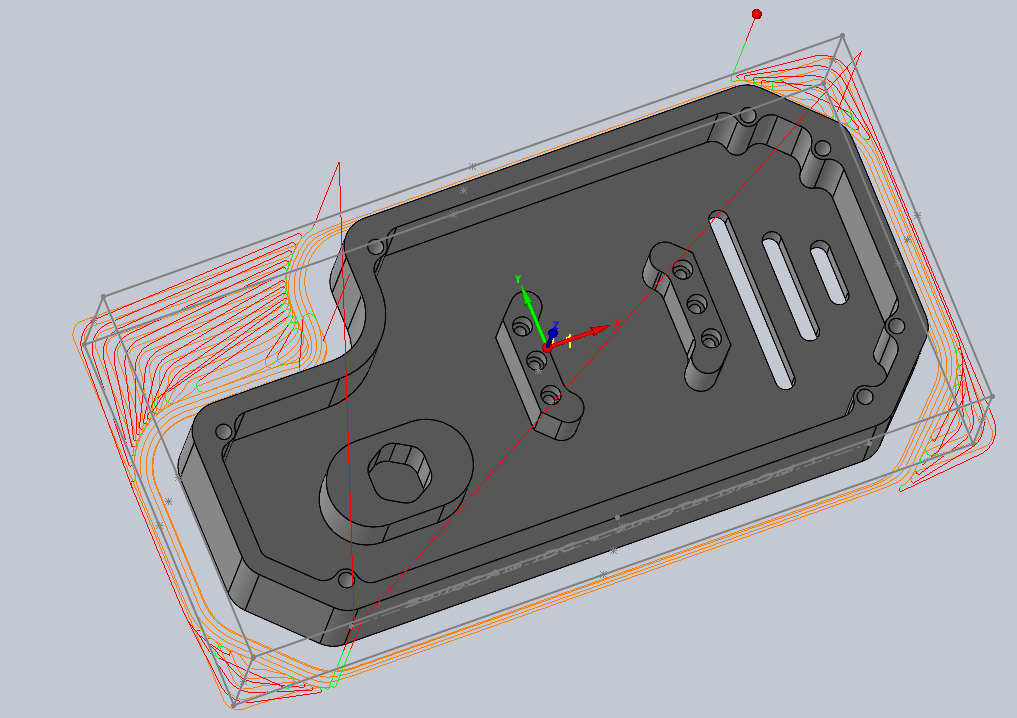

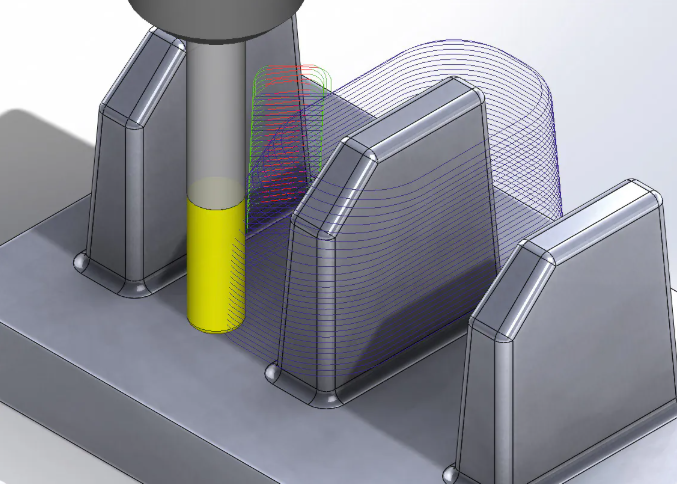

• Mô phỏng đường chạy dao và trình tự gia công

Simulation giúp người lập trình nhìn thấy toàn bộ quá trình dao di chuyển: từ lúc dao tiếp cận phôi, bắt đầu cắt, di chuyển giữa các vùng gia công cho tới khi rút dao. Nhờ đó, ta dễ phát hiện những lỗi như chạy sai thứ tự, bỏ sót nguyên công hoặc dao di chuyển bất hợp lý.

• Phát hiện va chạm dựa trên hình học

Khi khai báo đầy đủ dao, holder, đồ gá và phôi, Simulation có thể cảnh báo va chạm. Đây là chức năng cực kỳ quan trọng, giúp tránh những tai nạn nghiêm trọng khi chạy máy thật, đặc biệt với các nguyên công phức tạp.

• Kiểm tra hình dạng chi tiết sau gia công

Simulation cho biết chi tiết sau khi gia công có đúng hình học thiết kế hay không, có bị sót vật liệu hay cắt dư ở đâu không.

Tuy nhiên, cần nhớ rằng tất cả những gì Simulation làm được đều dựa trên hình học lý tưởng, chứ không phải điều kiện gia công ngoài đời thực.

2. Những yếu tố ngoài xưởng mà Simulation hoàn toàn không thể hiện được

Độ cứng thực tế của đồ gá và phôi

Trong môi trường CAM, phôi luôn được coi là cứng tuyệt đối, không biến dạng. Nhưng ngoài xưởng thì hoàn toàn khác:

• Phôi mỏng dễ rung
• Ê-tô kẹp không đều gây lệch lực cắt
• Đồ gá tự chế có thể bị “nhún” khi dao ăn sâu
• Những hiện tượng này không bao giờ xuất hiện trong Simulation, nhưng lại ảnh hưởng rất lớn đến độ ổn định khi cắt.

Độ võng và tình trạng thực tế của dao cắt

Trong Simulation, dao luôn:

• Thẳng
• Mới
• Không mòn
• Trong thực tế, chỉ cần dao dài hơn một chút, đường kính nhỏ hơn một chút, hoặc đã qua vài ca gia công là độ võng và rung đã khác hoàn toàn so với mô phỏng.

Tình trạng cơ khí của máy CNC

Simulation giả định máy ở trạng thái “lý tưởng”: trục chính khỏe, ray trượt chính xác, không có độ rơ. Nhưng mỗi máy ngoài xưởng đều có tuổi đời, mức độ hao mòn và giới hạn riêng, điều mà CAM không thể biết được.

3. Những sai lầm tư duy CAM thường dẫn đến rung và gãy dao

Quá tin vào hình ảnh mô phỏng

Nhiều người thấy mô phỏng mượt là yên tâm xuất G-code ngay, không kiểm tra lại mức ăn dao, không giảm tải cho lần chạy đầu tiên. Điều này đặc biệt nguy hiểm với chi tiết mới hoặc dao mới.

Chọn chiến lược gia công quá “mạnh tay"

Ví dụ:

• Dùng iMachining cho chi tiết nhỏ
• Dùng HSM với Stepdown lớn trên máy cũ
• Muốn “ăn nhanh cho kịp tiến độ”
• Những lựa chọn này có thể đẹp trên màn hình, nhưng lại vượt quá khả năng chịu tải của dao và máy.

Không hình dung được lực cắt thực tế khi dao ăn vật liệu

Simulation không cho biết lực cắt tăng đột ngột tại góc trong, vùng dao ăn chồng lớp vật liệu hoặc khi thay đổi hướng cắt. Người lập trình nếu không hình dung được điều này rất dễ gặp sự cố ngoài máy.

4. Những thông số CAM cần được suy nghĩ kỹ hơn Simulation

• Stepdown – độ sâu cắt theo trục

Stepdown lớn đồng nghĩa với lực cắt lớn. Với dao nhỏ hoặc dao dài, chỉ cần tăng Stepdown một chút cũng đủ làm dao rung hoặc gãy, dù Simulation không hề cảnh báo.

• Stepover – mức ăn ngang của dao

Stepover quyết định lượng vật liệu dao phải cắt theo phương ngang. Stepover quá lớn sẽ làm lực cắt thay đổi liên tục, đặc biệt nguy hiểm khi dao vào góc hoặc chạy biên dạng phức tạp.

• Cách vào dao và thoát dao (Entry / Exit)

Dao cắm thẳng xuống vật liệu luôn gây sốc. Những phương pháp vào dao như xoắn ốc, ramping hoặc bo tròn giúp lực cắt tăng dần, an toàn hơn rất nhiều khi chạy máy thật.

• Hướng cắt (Climb hay Conventional)

Trên máy mới và cứng, Climb milling cho bề mặt đẹp và lực cắt ổn định. Nhưng trên máy cũ, Conventional đôi khi lại là lựa chọn an toàn hơn, dù Simulation trong SolidCAM không thể hiện rõ điều này.

5. Dùng Simulation trong SolidCAM như thế nào cho đúng vai trò?

Simulation nên được xem là:

• Công cụ kiểm tra va chạm
• Công cụ kiểm tra logic chương trình
• Công cụ kiểm tra hình dạng gia công
• Chứ không nên xem là công cụ đánh giá độ an toàn lực cắt. Nói cách khác, Simulation trả lời câu hỏi “chạy có đúng không”, chứ không trả lời “chạy có ổn không”.

6. Quy trình CAM thực tế giúp hạn chế rủi ro khi ra máy

Trong thực tế xưởng, những người làm CAM lâu năm thường:

• Mô phỏng kỹ trong SolidCAM
• Giảm tải cho lần chạy đầu tiên
• Quan sát và nghe tiếng cắt ngoài máy
• Điều chỉnh lại thông số CAM theo phản hồi thực tế
• Sau đó mới tối ưu năng suất

Đây chính là ranh giới giữa CAM lý thuyết và CAM thực chiến.

Simulation trong SolidCAM là một công cụ rất mạnh, nhưng: Nó không phải là sự bảo đảm tuyệt đối cho quá trình gia công ngoài xưởng.

Người làm CAM giỏi là người:

• Biết tận dụng Simulation
• Nhưng không phụ thuộc hoàn toàn vào nó
• Luôn kết hợp giữa CAM và kinh nghiệm thực tế

Simulation trong SolidCAM công cụ mạnh mẽ trong lập trình CAM, giúp giảm rủi ro va chạm và sai sót trong gia công. Tuy nhiên, để đạt hiệu quả tối ưu người lập trình cần kết hợp giữa kết quả mô phỏng, hiểu về lực cắt và kinh nghiệm thực tế tại xưởng.
